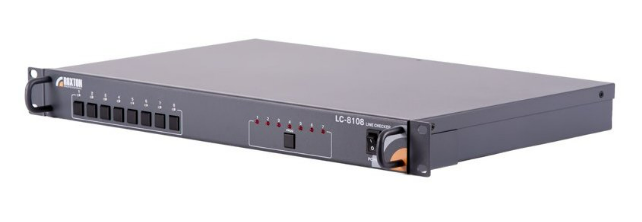

Блок автоматического контроля на 8 линий, 1U.
Назначение: блок контроля предназначен для дистанционного и автоматического контроля линий громкоговорителей, путем измерения импеданса линии и сравнения его с запомненным значением. При изменении импеданса от запомненного значения происходит срабатывание.
Индикация о неисправности осуществляется 3-мя способами:
- Световая;
- Звуковая;
- Выходной контрольный сигнал.
Особенности LC-8108:
- Блок автоматического контроля линий оповещения предназначен для контроля исправности до 8-ми линий громкоговорителей;

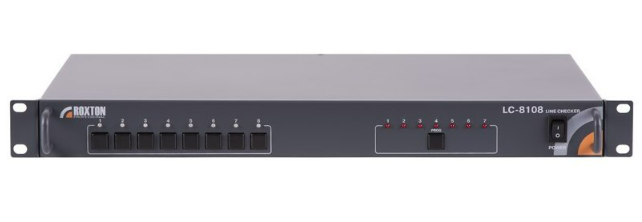

- Функция контроля доступна как в ручном, так и в автоматическом режимах, а состояние линий громкоговорителей отображается соответствующими индикаторами на лицевой панели и дублируется звуковым сигналом;

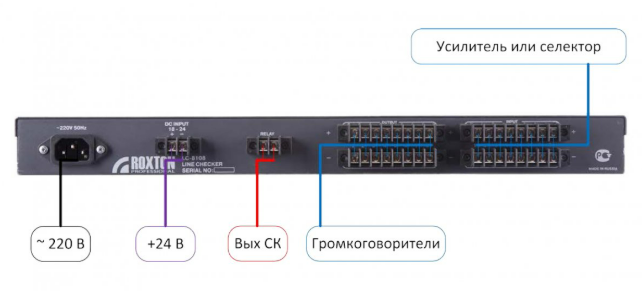

- Помимо звуковой и световой индикаций о неисправности на линии оповещения, блок выдаёт выходной контрольный сигнал в виде сухого контакта;
- Для резервирования электропитания блок оборудован резервным вводом с напряжением 24 В постоянного тока.
Функции:
- Автоматический/Полуавтоматический режимы работы;
- Контроль 8 линий громкоговорителей;
- Расширенный диапазон измерений импеданса;
- Встроенный таймер;
- Простое программирование;
- Функция тестирования;
- Световой/звуковой сигналы о неисправности;
- Контрольный выходной сигнал неисправности;
- Индикация состояния.
Комплект поставки:
- Блок контроля линий LC-8108;
- Паспорт изделия;
- Сертификат на LC-8108 или отказное письмо;
- Накладная на отгрузку;
- Счет-фактура.
Количество контролируемых линий |
8 |
Параметры реле |
240 В/5 А |
Напряжение контролируемой линии |
Не более 100 В |
Максимальный контролируемый импеданс линии |
1600 (Ом) |
Минимальный контролируемый импеданс линии |
20 (Ом) |
Максимальная контролируемая мощность линии |
500 Вт |
Минимальная контролируемая мощность линии |
6 Вт |
Напряжение пилот сигнала |
5 В |
Величина отклонения для регистрации неисправности |
5-20 % |
линии |
|
Интервал проверок |
От 1 мин до 24ч |
ОБЩИЕ |
|
Напряжение питания |
DC +24В (+10% -15%) В АС~220В, 50 Гц |
Потребляемый потребляемый ток/мощность |
200мА/10Вт |
Температура функционирования |
+10°C +35°C |
Относительная влажность |
Не более 90 % |
Габаритные размеры |
482х44х220 мм |
Высота в Unit (1 Unit = 44 mm) |
1 |
Вес, |
2,7 кг |
