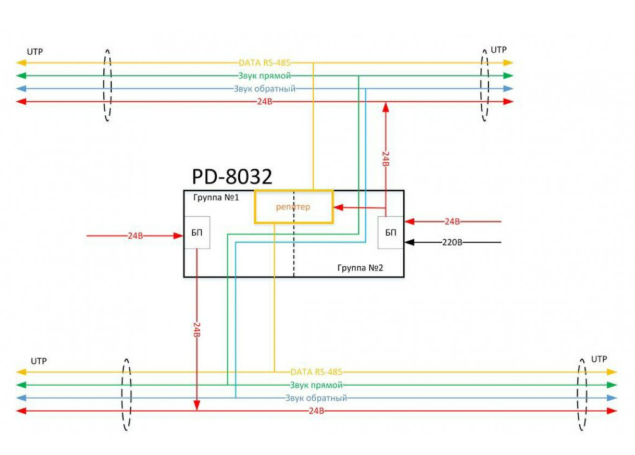

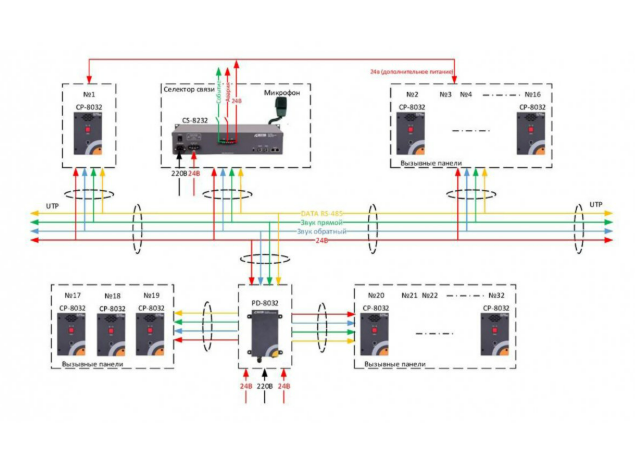

Распределитель сигнала и питания работает в составе связки блок обратной связи CS-8232 и вызывная панель обратной связи CP-8032. Блок устанавливается в разрыв шлейфа и дает возможность разделять в точке один шлейф на три шлейфа. Например, можно провести одну центральную вертикальную шину от блока обратной связи от первого до последнего этажа здания, а на каждом этаже поставить по распределителю. Горизонтальные этажные шлейфы, в этом случае можно вести непосредственно от распределителя. Кроме того, распределитель позволяет увеличить максимальную длину шлейфа, подавая дополнительное питание. Питание устройства 220В АС, настенное исполнение.
Особенности PD-8032:
- Для удобства подключения, распределитель имеет возможность подключения как по типологии «шина», так и по типологии «звезда»;
- Разветвление линии связи на 2-е гальванически развязанные линии.

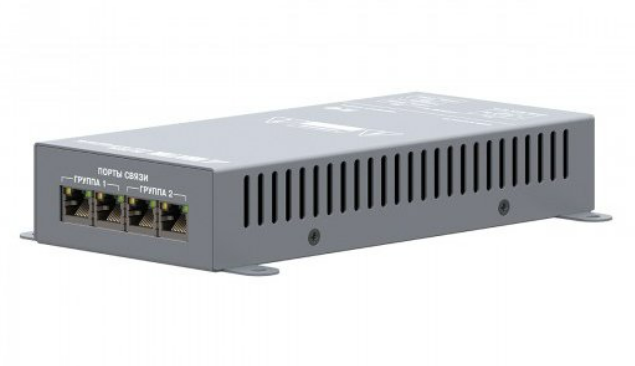

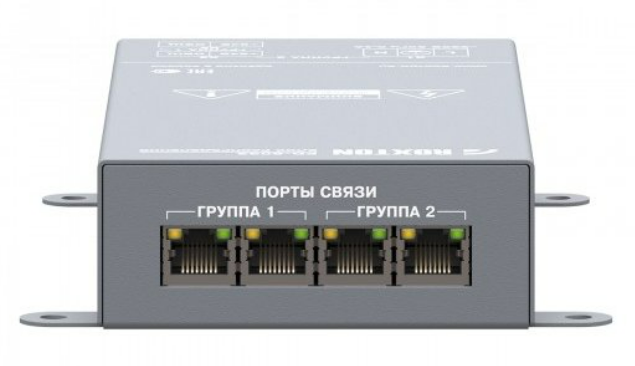

Количество портов обмена |
4 |
Выходная мощность портов группы 1 |
48 Вт |
Выходная мощность встроенного AC/DC группы 2 |
24 Вт |
Максимальная длинна линии связи на один цифровой интерфейс |
1000 м |
Напряжение питания переменного тока |
AC~230В, 50 Гц |
Габаритные размеры |
200×96×36 мм |
Температура функционирования |
+10°C ... +40°C |
Количество цифровых интерфейсов с полной гальванической изоляцией |
2 |
Выходная мощность портов группы 2 |
48 Вт |
Выходное напряжение |
24 В |
Тип интерфейса |
RS-485 |
Напряжение питания постоянного тока |
24 В |
Вес |
0,65 кг |
