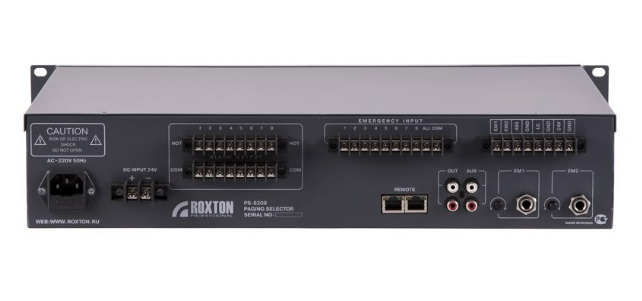

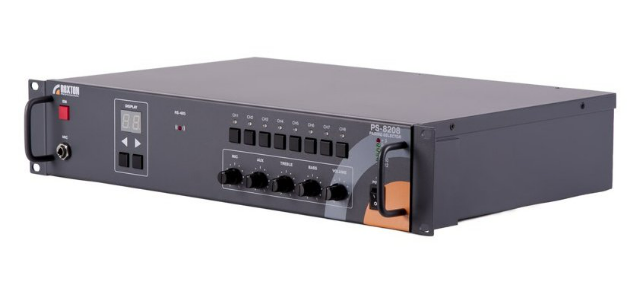

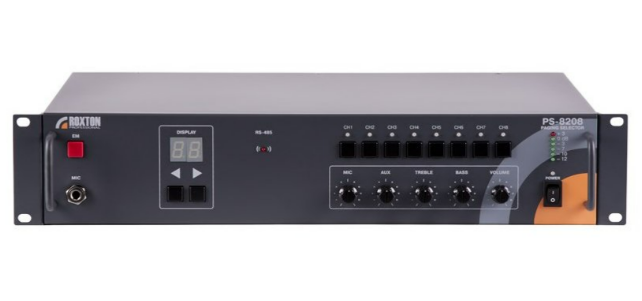

Центральный процессор, ГО и ЧС, RS-485, контроль всех соединений, управление 512 зон/64 терминала/8 групп, +24 В, микшер, 1 мик./4 лин. вх., 2U.
Назначение: блок автоматического контроля и управления совмещает функции предварительного усилителя, и селектор на 8 зон.

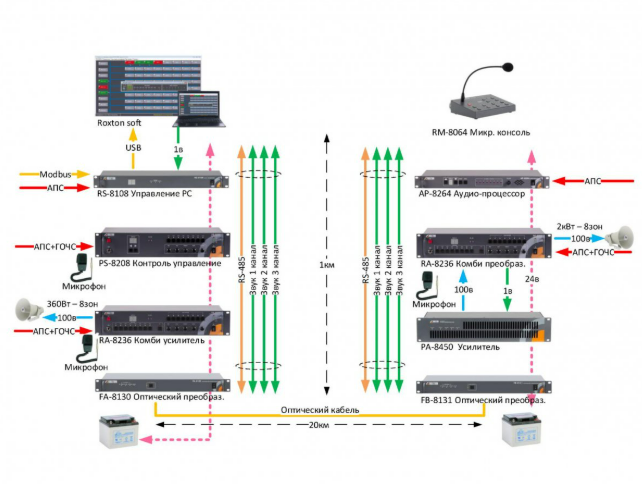

Блок автоматического контроля и управления входит в состав системы оповещения ROXTON и используется для построения систем аварийного оповещения и музыкальной трансляции на базе дополнительного оборудования. Данный блок может работать как в локальном режиме, так и в составе системы. В обоих режимах блок осуществляет контроль и управление 64-мя периферийными исполнительными устройствами - терминалами Roxton RA-8236, каждый из которых представляет собой самостоятельное законченное 8-ми зонное решение.
Особенности PS-8208:
- Блок автоматического контроля и управления способен работать в двух режимах: в режиме управления и в режиме контроля;
- В режиме управления блок выполняет функции аналогичные функциям микрофонной консоли RM-8064 и позволяет:
- Управлять 64-мя блоками RA-8236, RP-8264 или RA-8050;
- Выбирать комбинации зон (из возможных 512 зон) или все зоны;
- Выбирать группы усилителей;
- Запомнить комбинации выбранных зон;
- Осуществить оповещение с микрофона в выбранные зоны;
- Транслировать сигнал с музыкального источника, подключенного к разъему на задней панели в выбранные зоны;
- Автоматически выбирать (определять и подключать) свободный звуковой канал и транслировать по нему информацию (речевое и звуковое сообщение);
- Осуществлять управление по приоритетам.
- В режиме контроля блок выполняет функции контроля, осуществляет слежение за состоянием системы и позволяет:
- Осуществлять контроль функций 64-х исполнительных устройств;
- Осуществлять контроль состояния резервного источника питания;
- Осуществлять контроль состояния соединительных линий громкоговорителей;
- Осуществлять контроль срабатывания системы локальной охранно-пожарной сигнализации на удаленных устройствах типа RA-8236, RP-8264;
- Всего в системе могут присутствовать до 9 управляющих устройств типа RM-8064, AP-8264, RS-8108 или PS-8208 в любой конфигурации.
Комплект поставки:
- Блок автоматического контроля и управления PS-8208;
- Паспорт изделия;
- Сертификат на PS-8208 или отказное письмо;
- Накладная на отгрузку;
- Счет-фактура.
Селектор-контроллер |
Ps-8208 |
Задержка включения/отключения исполнительных устройств |
Не более 1/2 сек |
Интерфейс связи устройств |
RS-485 |
Число звуковых каналов |
3 |
Количество групп / зон управления |
8 / 512 |
Количество адресов (блоков в системе) |
9 |
Расширение зон |
До 64 |
Количество приоритетов |
12 |
Цифровой протокол |
RS-485 |
Скорость обмена данными |
200000 бод/с |
Параметры интерфейса (бит данных/стоповый бит/четность) |
8/1/нет |
Количество портов обмена |
2 |
Тип разъема |
RJ-45 |
Микшер |
|
Уровень сигнала на микрофонном входе |
2мВ/600Ом |
Уровень сигнала на линейном входе AUX |
500мВ/10кОм |
Уровень сигнала на линых выходах EM 1,2 |
0,75В (0дБ) |
Частотный диапазон |
80Гц-16кГц |
Сигнал/Шум |
Не хуже 85дБ |
Общие |
|
Напряжение питания |
DC 24В (+10% -15%) В АС~220В, 50 Гц |
Потребляемая мощность |
5 Вт |
Температура функционирования |
+ 15°C +40°C |
Относительная влажность |
Не более 90 % |
Габаритные размеры Высота в Unit (1 Unit = 44 mm) |
484х 350х 88 мм 2 |
Вес, |
6 кг |
