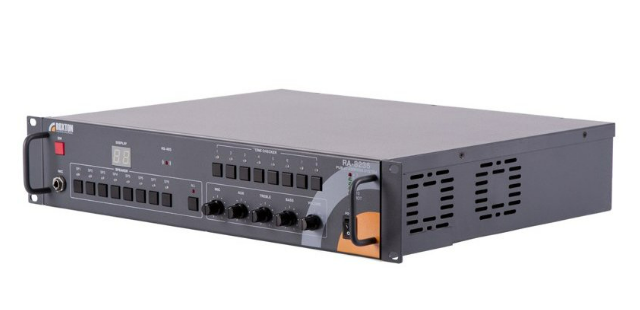

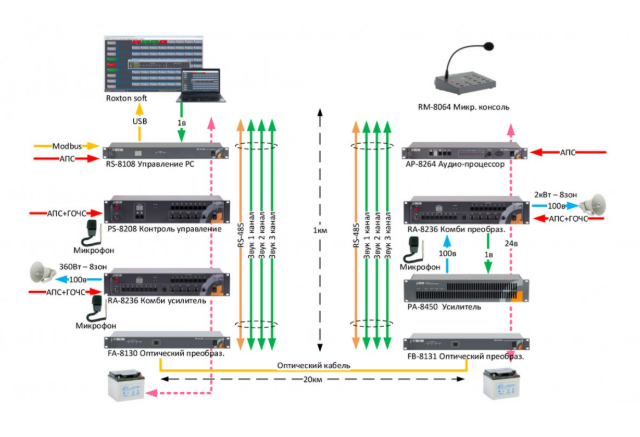

Комбинированная система оповещения ROXTON RA-8236 является устройством, которое может функционировать как отдельный моноблок, являющийся компактной локальной 8-ми зоновой системой оповещения или работать в составе распределенной системы ROXTON R-8000, в состав которой могут входить до 64-х блоков RA-8236 и до 9-ти блоков контроля и управления PS-8208 или микрофонных консолей с функциями управления RM-8064.
Уже на базе только одного блока RA-8036 можно создать полноценную локальную многозоновою, 12-ти приоритетную систему оповещения СОУЭ 3-го типа.
Основные возможности и состав блока ROXTON RA-8236:

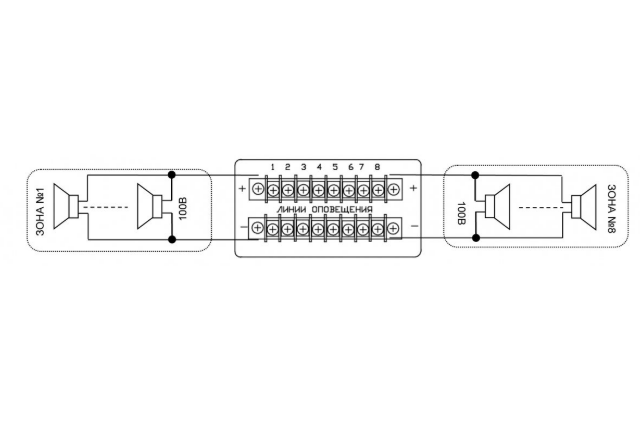

- Трансляционный усилитель мощности 360 Вт, выходы в трансляционные линии 100В;
- Встроенный селектор зон трансляции на 8 зон со светодиодной индикацией;
- Блок контроля трансляционных линий по изменению импеданса со световой и звуковой сигнализацией о неисправности на любой из 8-ми линий;
- 1 микрофонный и 1 универсальные входы для подключения источников сигнала;
- Тревожные аудио входы EM1 и EM2 для подачи на устройство тревожных сообщений и другой аварийной аудиоинформации. Эти входы активируются в приоритетном порядке, в автоматическом режиме при поступлении сигнала от ОПС. Регуляторы уровня входных сигналов EM1 и EM2 расположены на задней панели устройства;
- Возможность подключения до 9-ти микрофонных панелей RM-8064 или блоков контроля и управления PS-8208 (последние используются как правило при построении распределенной системы оповещения). Подключение микрофонных панелей или блоков контроля и управления осуществляется общим кабелем "Витая пара" 5 кат. и передача данных происходит по протоколу RS-485;
- Питание блока 220В АС и 24В DC от аккумуляторов или отдельного блока питания. Блок снабжен встроенным зарядным устройством (заряд поддерживается в буферном режиме), что позволяет подключать аккумуляторы с суммарным напряжением 24В напрямую к RA-8236. Предусмотрена функция сигнализации о разряде аккумуляторов;

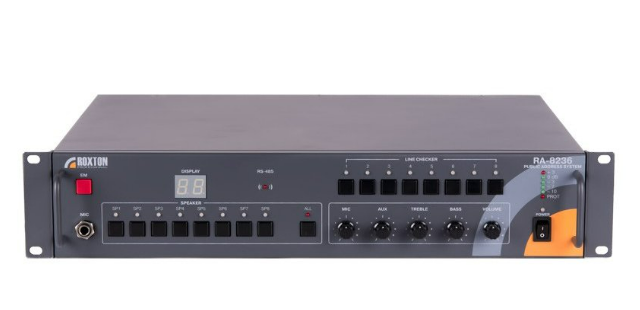

- На передней панели устройства располагаются регуляторы уровня входных микрофонного и линейных сигналов, регуляторы ВЧ и НЧ, общий регулятор громкости и цифровой дисплей для отображения состояния системы;

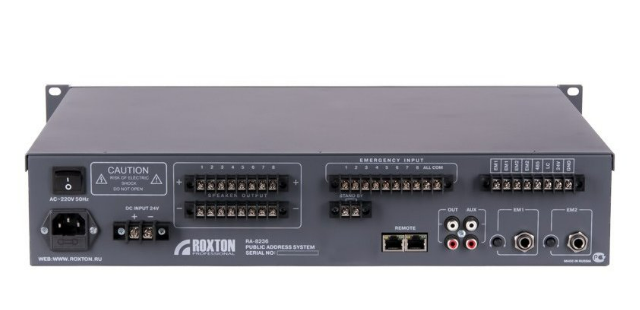

- На задней стенке RA-8236 ROXTON располагается терминал для подключения систем охранно-пожарной сигнализации и терминал подключения и запуска стороннего оборудования (сухие контакты, реле, подача импульса +24В). Эти терминалы используются при необходимости автоматического реагирования блока от систем ОПС и включения автоматического оповещения по заданным алгоритмам (как правило, в дополнение к RA-8236 устанавливается источник цифровых сообщений VF-8160).
Комплект поставки:
- Усилитель комбинированный, 360 Вт RA-8236;
- Паспорт изделия;
- Сертификат на RA-8236 или отказное письмо;
- Накладная на отгрузку;
- Счет-фактура.
|
Усилитель мощности: |
|
|
Выходная мощность |
360 Вт |
|
Коэффициент полезного действия (Рвых=200Вт) |
80% |
|
Частотный диапазон |
80Гц- 18 кГц |
|
Выходной сигнал |
100 В |
|
Сигнал/Шум |
105дБ |
|
Уровень на микрофонном входе МИКР |
5мВ/470ом |
|
Уровень сигнала на входах ЛИН. ВХ 1, ЛИН. ВХ 2, ЛИН. ВХ 3 |
0дБ (0.75В)/10кОм |
|
Уровень сигнала на линейном выходе ЛИН. ВЫХ. |
0дБ (0.75В) |
|
Блок автоматического контроля |
Пиний |
|
Количество контролируемых линий |
8 |
|
Параметры реле |
100-250В/5А |
|
Напряжение контролируемой линии |
Не более 100В |
|
Максимальный контролируемый импеданс линии |
1600 Ом |
|
Минимальный контролируемый импеданс линии |
10 Ом |
|
Величина отклонения для регистрации неисправности линии |
25% |
|
Интервал проверок (настраиваемый) |
От 1 до 24ч |
|
Функционирование в составе системы: |
|
|
Максимальное количество исполнительных устройств типа RA-8236 |
64 |
|
Максимальное количество управляющих систем типа RM 8064, PS 8208 и др. |
9 |
|
Интерфейс связи устройств |
RS-485 |
|
Скорость обмена данными |
200000 бод/с |
|
Параметры интерфейса (бит данных/стоповый бит/четность) |
8/1/нет |
|
Число, параметры звуковых каналов |
3 (балансные, +6дБ) |
|
Общие: |
|
|
Напряжение питания основное/резервное |
220В АС, 50 №4B, DC |
|
Потребляемая мощность в дежурном режиме |
7 Вт |
|
Потребляемая мощность без нагрузки |
14 Вт |
|
Потребляемая мощность при максимальной нагрузке |
600 Вт |
|
Температура функционирования |
+100C +350C |
|
Относительная влажность |
Не более 90 % |
|
Габаритные размеры |
540х 88х 360 мм |
|
Вес |
15 кг |
