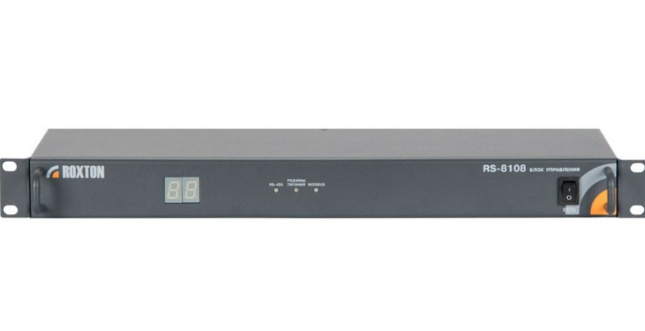

Адаптер USB/RS-485, ModBus, для управления системой с компьютера+ПО, 1U.

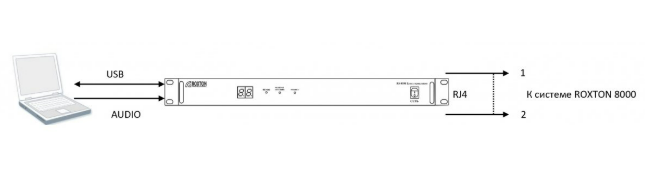

Назначение: блок сопряжения с персональным компьютером работает в составе системы оповещения ROXTON 8000. Блок предназначен для монтажа в электротехническую стойку (19 дюймов) и имеет возможность комбинированного питания (АС-220В, БС-24В). Основное назначение блока -сопряжение персонального компьютера, с установленным программным продуктом ROXTON-8000. Кроме этого блок может использоваться как разветвитель протокола RS485 при построении звуковой системы оповещения.

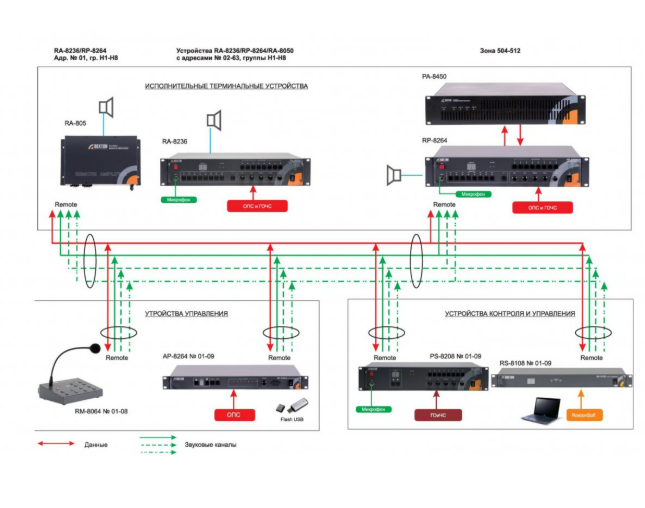

В составе системы, блок управляет (с использованием персонального компьютера) и контролирует компоненты системы через встроенный микропроцессор. Всего в системе может присутствовать до 64 исполнительных устройств. Управление исполнительными устройствами в системе осуществляется централизованно при помощи задающих блоков системы - аудио-процессора АР-8264, процессора-селектора PS-8208, микрофонной консоли RM-8064 и блока RS-8108. От данных устройств на терминалы поступает различная аудиоинформация - аварийные сообщения, музыкальная трансляция. Звуковая информация поступает по 3 каналам и воспроизводится согласно приоритету, определяемому конфигурацией всей системы. Уровень выходного аудио сигнала регулируется.
Особенности RS-8108:
- Централизованное полуавтоматическое управление;
- Автоматическое включение от системы пожарной сигнализации;
- До 14-ти приоритетов в составе системы;
- До 64-х терминалов;
- Объединение в 8-ми рабочих групп;
- Стыковка с сигналами ГОЧС;
- Управление по 3-м звуковым каналам;
- Контроль и управление по цифровому протоколу RS-485;
- Автоматический централизованный контроль линий громкоговорителей; Автоматический централизованный контроль линий питания;
- Автоматическое переключение на аварийный ввод питания +12В Дистанционное управление от 8-ми выносных микрофонных консолей RM-8064; Дистанционное управление от контроллеров PS-8208;
- Дистанционное управление от аудио-процессоров АР-8264.
Функции:
- Контроль за протоколом обмена между компонентами системы;
- Контроль за состоянием линий акустических устройств, подключенных к исполнительным устройствам системы;
- Контроль за состоянием аккумуляторных батарей, входящих в состав системы и подключенных к исполнительными устройствам;
- Возможность наблюдения за состоянием отдельных компонентов системы;
- Возможность управления отдельными зонами системы;
- Возможность трансляции звуковой информации с персонального компьютера в любую из 512 зон системы;
- Возможность построения сложных сценариев оповещения;
- Возможность построения распределенной системы управления с организацией нескольких приоритетов;
- Регистрация событий посредством ведения журнала.
Комплект поставки:
- RS-8108 ROXTON Блок связи с компьютером;
- Паспорт изделия;
- Сертификат на или отказное письмо;
- Накладная на отгрузку;
- Счет-фактура.

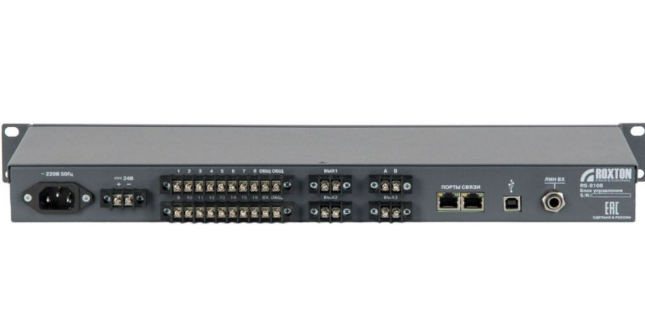

Производитель | Roxton |
Система оповещения | Roxton 8000 |
Количество портов вход/выход | 1/8 |
Входной порт данных | USB-B |
Интерфейс | RS-485 |
Тип соединения | RG-45 |
Сигнал/шум | не менее 105 дБ |
Линейный выход | 0.75В/600 Ом |
Диапазон частот | 100 Гц-16 кГц |
Скорость обмена | 20 000 бод |
Звуковые каналы | 3 балансных |
Питание | АС 220В/ DC 24В |
Потребляемая мощность | 8 Вт |
Размеры | 482х44х150 мм |
Вес | 1,7 кг |
