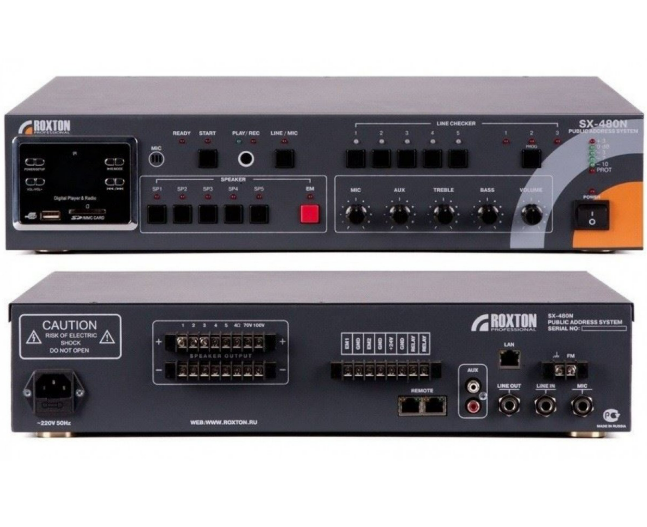

Настольный трансляционный усилитель ROXTON SX-480N – это комбинированная система оповещения, которая является готовым решением для построения компактной и многофункциональной системы громкой голосовой связи, трансляции, оповещения и фонового озвучивания. Устройство содержит весь необходимый функционал для построения СОУЭ (Системы оповещения и управления эвакуацией) III типа.
Система SX-480N – это трансляционный усилитель мощностью 480 Вт с селектором на пять направлений трансляции, встроенный источник цифровых сообщений, встроенный модуль контроля линий трансляции по изменению импеданса, цифровой FM тюнер с памятью станций и проигрыватель форматов MP3 и WMA с USB/SD/MIMC носителей.

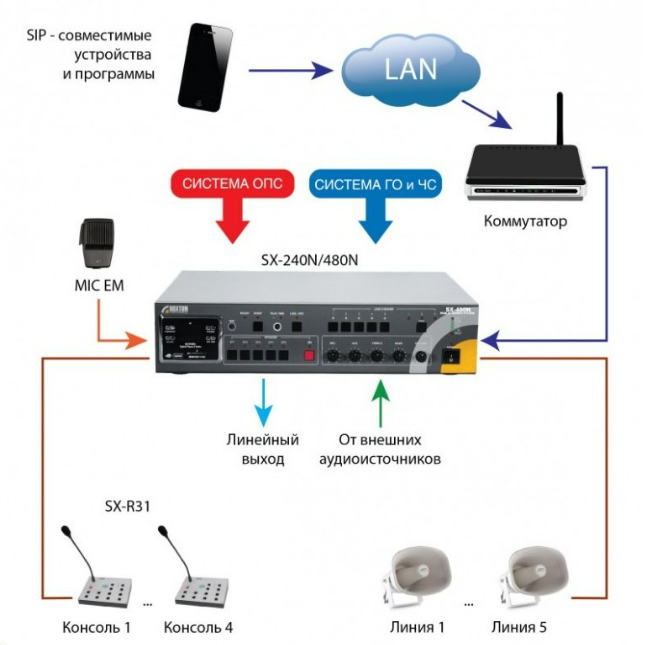

При помощи устройств, поддерживающих SIP-протокол (мобильный телефон, планшет и т.д.), можно осуществить трансляцию голосового сообщения по сети Ethernet, а также музыкальную трансляцию в стандарте “Интернет Радио”.
Трансляционный усилитель SX-480N ROXTON может работать совместно с четырьмя микрофонными панелями SX-R31.
Особенности:
- Усилитель мощности 480 Вт с выходом 100/70В для подключения трансляционных линий;
- Выход 4 Ом для подключения низкоомных громкоговорителей (не используется одновременно с выходом 100/70В).
- Кнопочный селектор на пять зон трансляции со светодиодной индикацией выбранных зон. Возможен выбор любой зоны, группы зон или всех зон одновременно;
- Встроенный модуль контроля линий трансляции на обрыв, короткое замыкание, падение на землю и изменение импеданса. Индикация состояния каждой из пяти трансляционных линий;
- Встроенный источник цифровых сообщений с возможностью записи со встроенного микрофона или линейного входа устройства. Записанное сообщение запускается вручную, по «сухому контакту» или от импульса +24В от стороннего оборудования (например, станции пожарной сигнализации);
- Возможность подключения до 4-х микрофонных панелей SX-R31 одним кабелем типа «витая пара». Микрофонные панели SX-R31 снабжены селектором зон трансляции, таким образом, с любой удаленной микрофонной панели можно сделать голосовое объявление в любую зону или группу зон предприятия. Для корректной работы системы ROXTON SX-480, с помощью DIP переключателей выставляется уровень приоритета каждой микрофонной панели. Микрофонные панели с более высоким приоритетом будут подавлять менее приоритетные при одновременной подаче сигнала. Подключение к усилителю разъемом RG-45;
- Встроенный FM тюнер с памятью станций;
- Встроенный проигрыватель форматов MP3 и WMA с USB носителей и SD/MIMC карт;
- При помощи устройств, поддерживающих SIP - протокол (мобильный телефон, планшет и т.д.), можно осуществить трансляцию голосового сообщения по сети Ethernet, а также музыкальную трансляцию в стандарте “Интернет Радио”;
- Управление по Ethernet;

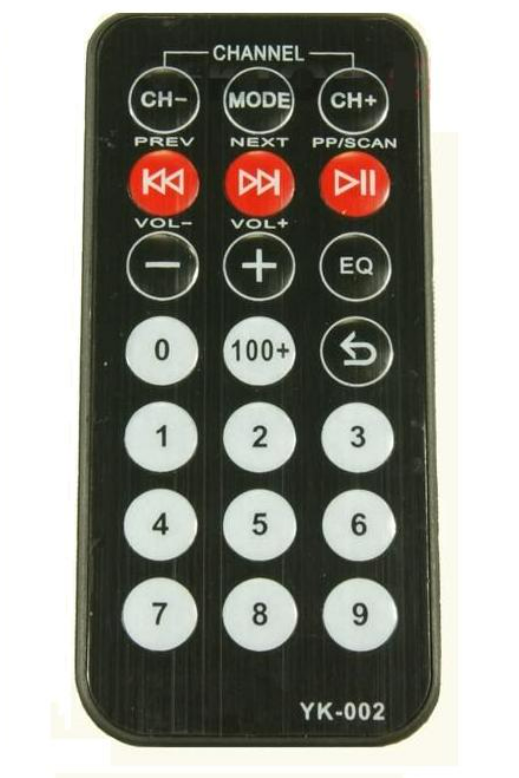

- В комплект поставки ROXTON SX-480N входит пульт ДУ медиапроигрывателем и уровнем сигнала;
- 1 микрофонный и 1 универсальный вход для подключения дополнительного микрофона или стороннего источника сигнала с линейным уровнем. Регуляторы уровня входных сигналов располагаются на передней панели усилителя;
- Регуляторы уровня НЧ и ВЧ;
- Линейный выход (LINE OUT) на устройство записи или дополнительный усилитель;
- Дополнительные крепления для установки SX-480 в аппаратный шкаф 19" (входят в комплект поставки);
- Питание 220В переменного тока;
- Возможность обеспечения бесперебойного питания с помощью ИБП JPX-3000.
Комплект поставки:
- Система оповещения автоматическая, 480 Вт ROXTON SX-480N;
- Паспорт изделия;
- Сертификат на ROXTON SX-480N или отказное письмо;
- Накладная на отгрузку;
- Счет-фактура.
УСИЛИТЕЛЬ МОЩНОСТИ: |
|
Встроенный селектор |
5 зон (до 480 Вт) |
Выходная мощность усилителя |
480 Вт |
Выходной сигнал (напряжение/сопротивление) |
100 В,70 В, 4 Ом |
Частотный диапазон |
100Гц - 16кГц |
Сигнал/Шум |
105дБ |
Уровень на микрофонном входе MIC |
5мВ/470ом |
Уровень сигнала на линейном входе LINE INPUT |
5В/10кОм |
Уровень сигнала на линейном входе AUX (регулируется) |
500мВ |
Уровень сигнала на линейном выходе LINK |
0дБ (0.75В) |
БЛОК ЦИФРОВЫХ СООБЩЕНИЙ: |
|
Длительность сообщения |
60с |
Частота дискретизации сообщения |
8кГц |
Время хранения сообщения при отключенном напряжении питания |
7 лет |
Управляющие сигналы |
Сухой контакт, импульс, +24В |
Коэффициент гармоник |
1% |
Уровень сигнала на линейном входе AUX |
500мВ/10кОм |
Частотный диапазон |
300Гц-3,4кГц |
БЛОК АВТОМАТИЧЕСКОГО КОНТРОЛЯ: |
|
Количество контролируемых линий |
5 |
Параметры реле |
100-250В/5А |
Напряжение контролируемой линии |
Не более 100В |
Максимальный контролируемый импеданс линии |
1600 (Ом) |
Минимальный контролируемый импеданс линии |
20 (Ом) |
Длительность сигнала опроса |
2 С |
Величина отклонения для регистрации неисправности линии |
10% |
IP ФУНКЦИИ: |
|
Встроенный IP-модуль |
есть |
Физический интерфейс |
10BASE-T/100BASE-T |
Поддерживаемые протоколы |
TCP, UDP, ARP, ICMP, IGMP, HTTP, SIP(RFC-2543), RTP/RCTP, lcecast2/SHOUTcast |
Поддерживаемые аудиокодеки |
G7IIA, G7IIu, MPEG layer-3 |
Представление данных |
16 бит / 96 кГц |
Характеристики LPF (-3 дБ) |
48 кГц |
Звуковой диапазон |
20 Гц ... 20 кГц |
Управление |
WEB-интерфейс / DTFM (RFC-2833) |
ОБЩИЕ ХАРАКТЕРИСТИКИ: |
|
Напряжение питания |
220 (+10% -15%) В АС, 50 Гц |
Максимальная потребляемая мощность |
800 Вт |
Мощность потребления в дежурном режиме |
20 Вт |
Температура функционирования |
+10’C +35’C |
Относительная влажность |
Не более 90% |
Габаритные размеры |
435 x 88 x 360 мм |
Вес |
15 кг |
